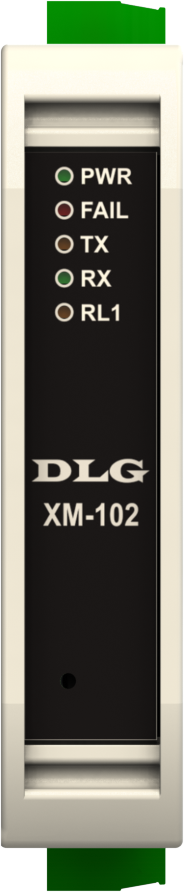

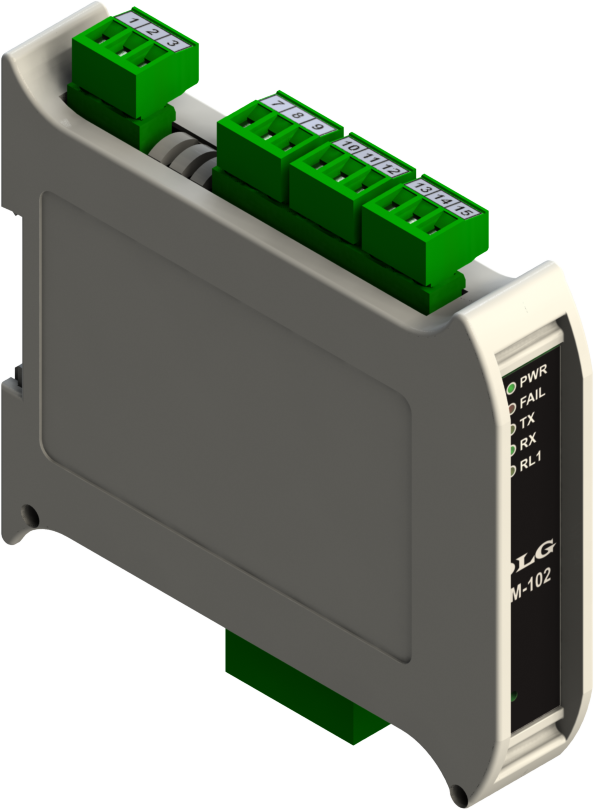

XM-102 - Conversor Modbus de 1 entrada universal e 1 saída analógica



O Conversor XM-102 foi desenvolvido para promover versatilidade e robustez nas plantas industriais no qual é utilizado para estabelecer a interface entre sensores de diversos tipos de sinais e faixas como: termo pares, sesores resistivos RTD's, corrente, tensão, frequência, e níveis lógicos, com equipamentos/sistemas que utilizam o protocolo Modbus/RTU

Referência:
  • XM-102

Composição:

Tipos de entrada
  • Termopares tipo: J,K,T,R,S,E,N,B com compensação de junta fria
  • Termo resistência PT-100 (2 ou 3 fios)
  • Corrente: 0/4 ~20mA
  • Tensão DC: 0~100mV, 0~5V, 0~10V
  • Frequência: 0.4Hz~30KHz

Tipo de saída
  • 1 saída analógica de retrasmissão 0~20 / 4~20mA ou 0~10 / 2~10V
  • 1 relé para uso geral do tipo SPDT 3Amp 250Vac

Fonte Auxiliar
  • 24Vdc, 50mA

Linearização
  • Linearização de entrada de tensão e corrente com até 20 pontos

Comunicação
  • Modibus/RTU
  • Baud rate: 9600, 19200, 38400, 57600 e 115200bps

Configuração
  • Via Software DLG Tools

Alarme
  • 1 nível de alarme configuráveis Hi, Lo e diferencial com Histerese

Alimentação:
  • Full range (85~260Vac) ou 18~30 Vdc

Construção:
  • Plástico ABS

Fixação:
  • Trilho DIN 35mm

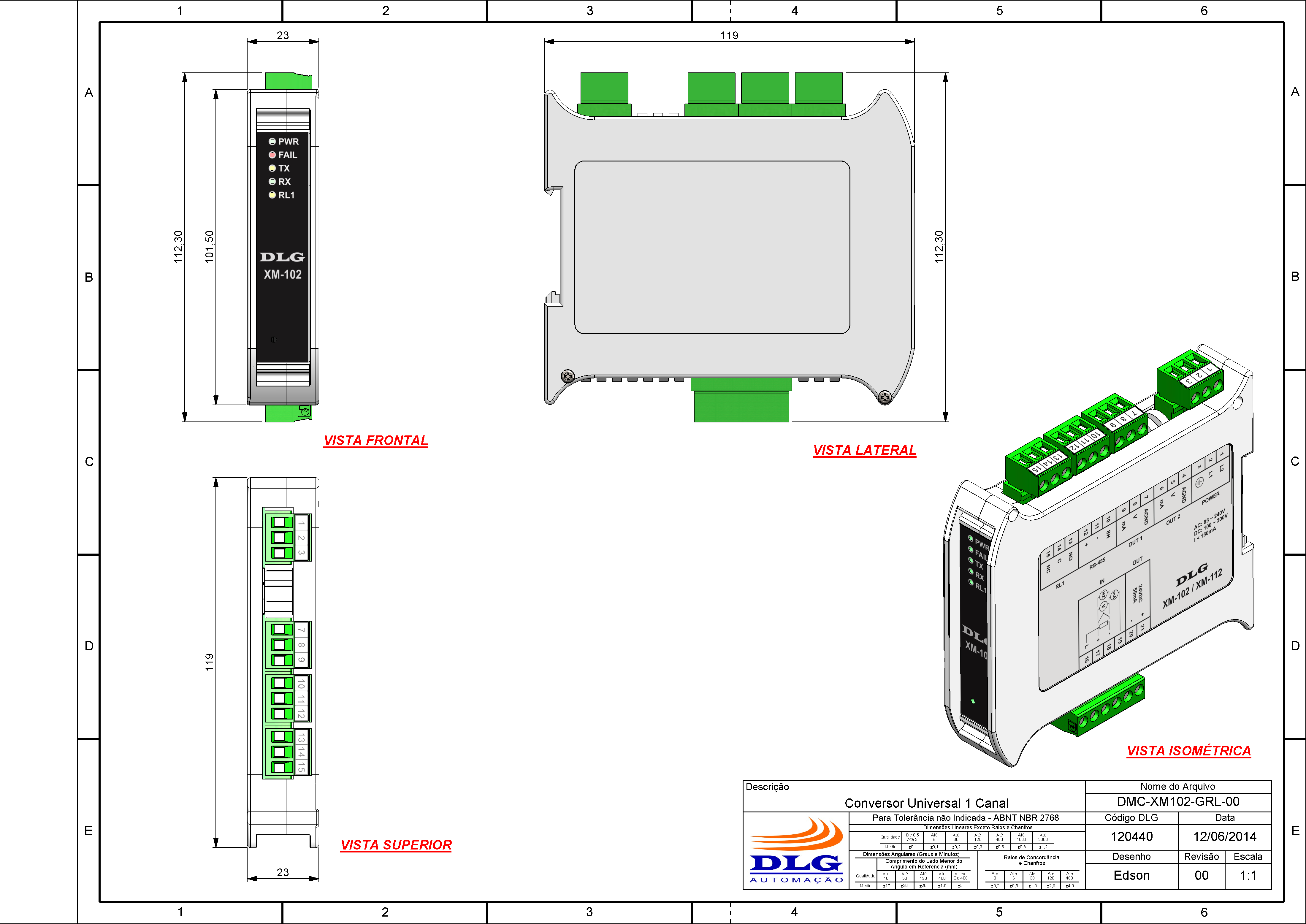

Dimensão:
  • 23 x 102 x 120mm
